Electrocardiógrafo IoT · David Meléndez Cano

Un electrocardiógrafo (ECG) construido con componentes baratos: el sensor AD8232, un Arduino Pro Micro para la captura y una placa Vocore2 con Linux que sirve la señal en tiempo real por websockets.

La forma de onda se dibuja en el navegador con Canvas HTML5, y ahí mismo se procesa: transformada de Fourier para filtrar el ruido e identificar los puntos fiduciarios de las ondas P, Q, R, S y T. El proyecto explora además sus usos en ciberseguridad, como la identificación biométrica.

Presentado como «Seguridad Social DIY» en RootedCON 2022 y como «Electrocardiógrafo IoT para distopías sanitarias» en Navaja Negra X.

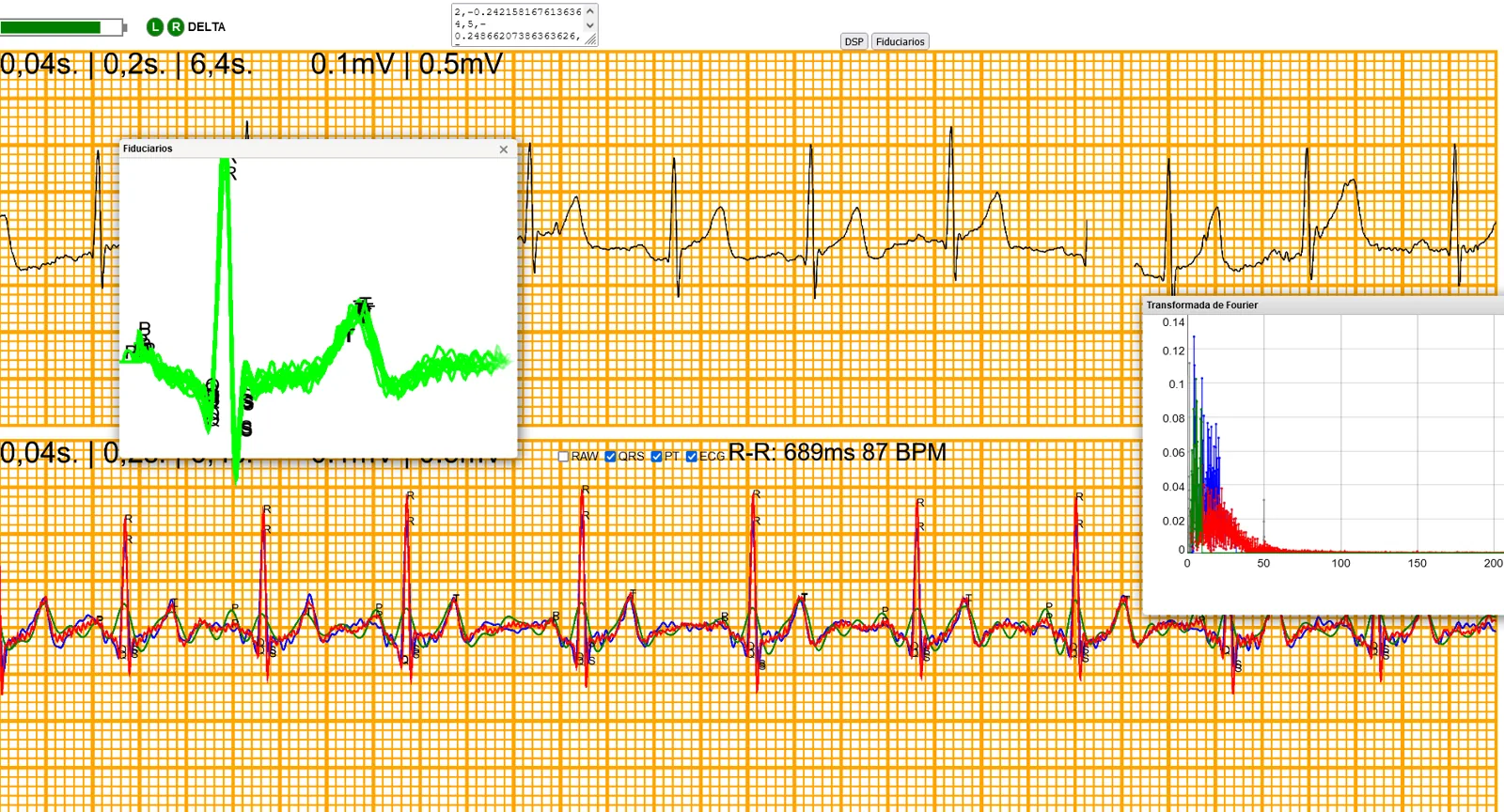

Panel del ECG con la señal, el complejo QRS ampliado y el espectro de la FFT

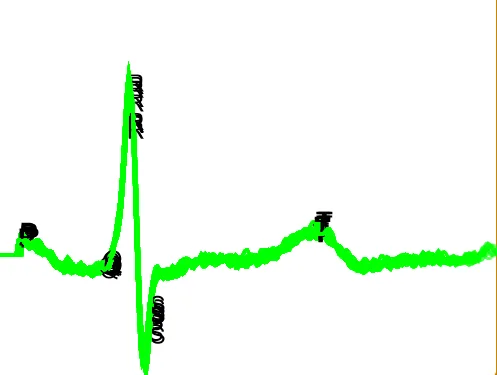

Complejo QRS con los puntos fiduciarios P, Q, R, S y T marcados

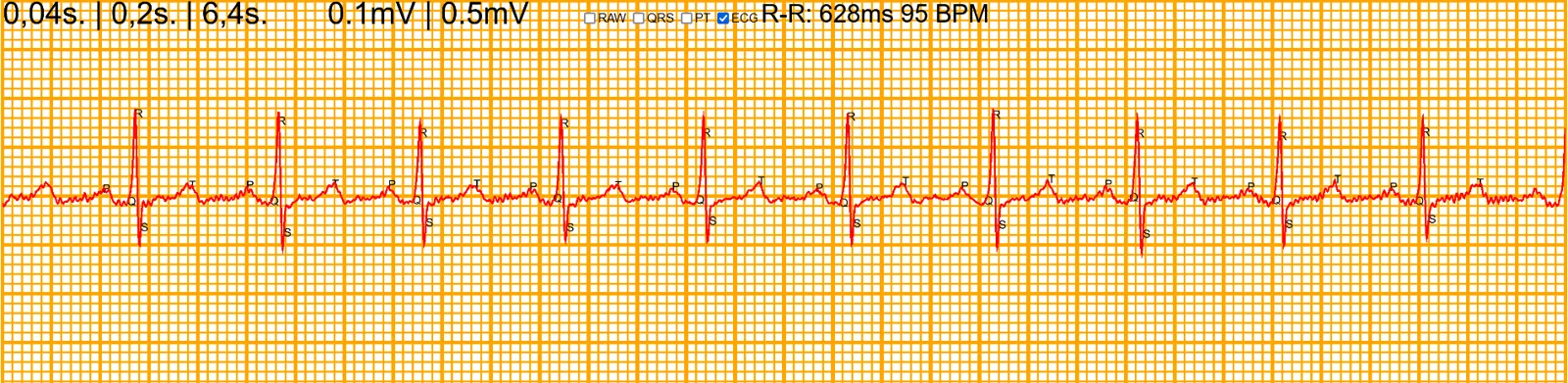

Trazado del ECG en tiempo real en el navegador, con ritmo cardíaco en pulsaciones por minuto

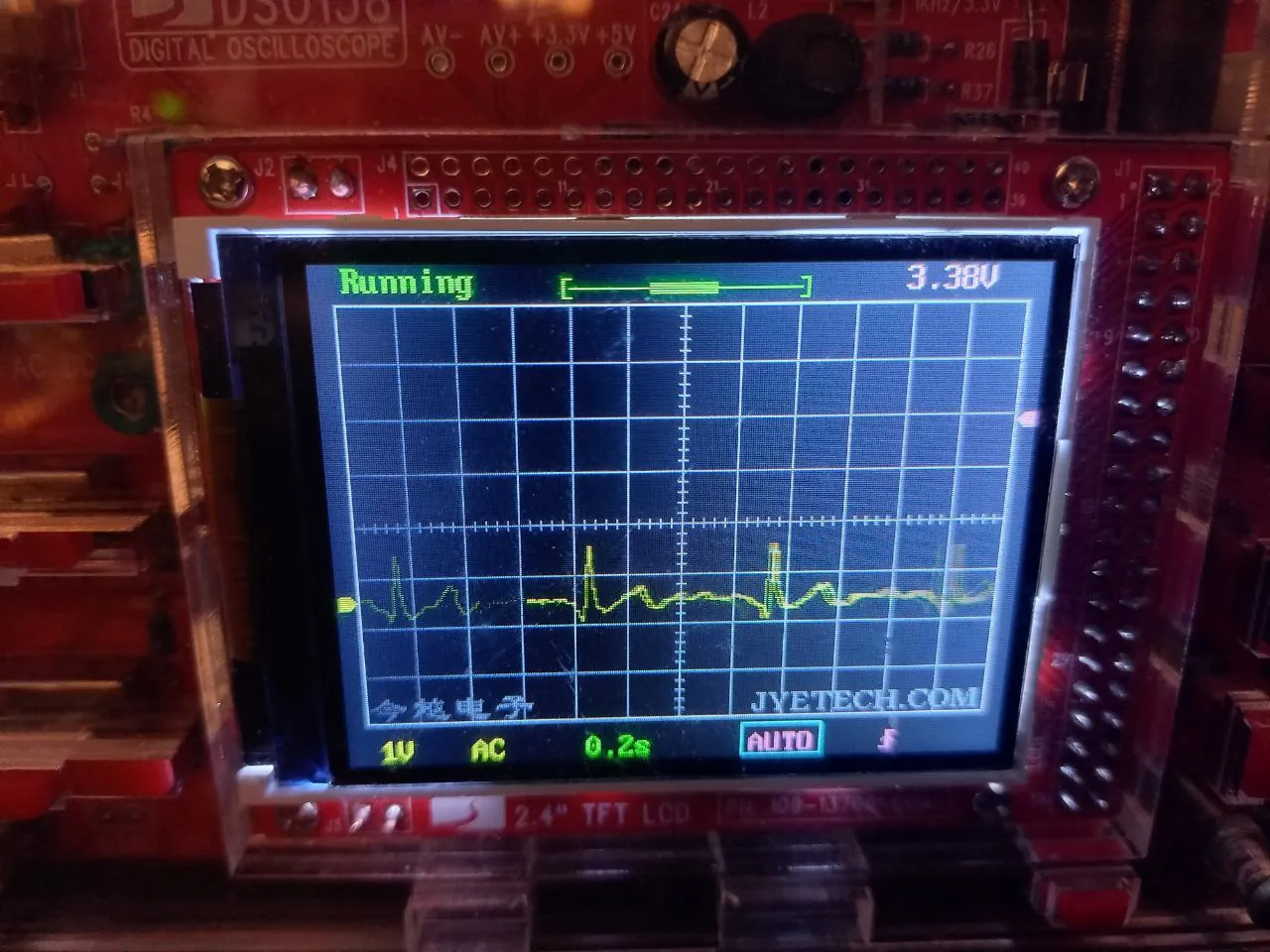

Señal del ECG mostrada en un osciloscopio

Dónde lo he presentado

Sanidade DIYCharla abril 2024 · ViCON Vigo (4ª ed.) · VigoPrograma
Electrocardiógrafo IoT para distopías sanitariasCharla 11 noviembre 2022 · Navaja Negra X · AlbacetePrograma Vídeo
Seguridad Social DIYCharla 2022 · RootedCON 2022 Main Track · MadridPrograma (archivo)
